TPU: что это за материал и какими свойствами он обладает

TPU (Thermoplastic Polyurethane) — термопластичный полиуретан, который сочетает эластичность резины и технологичность термопластов. При нагреве материал размягчается и поддаётся формованию, а после охлаждения сохраняет заданную форму, оставаясь упругим.

В 3D-печати TPU применяют в виде филамента для FDM/FFF-оборудования и порошка для промышленных SLS-систем. Напечатанные изделия могут сгибаться, растягиваться и сжиматься, после чего возвращаться к исходной геометрии. Степень гибкости зависит не только от марки материала, но и от конструкции детали.

Характеристики материала TPU зависят от рецептуры и производителя, поэтому точные значения необходимо проверять по техническому паспорту конкретной марки. Тем не менее большинству материалов этой группы присущи несколько общих характеристик.

• Твёрдость. Для мягких марок обычно используют шкалу Shore A, для более жёстких — Shore D. Чем выше значение, тем сильнее материал сопротивляется изгибу и сжатию. Например, TPU 95A остаётся упругим, но лучше удерживает форму, чем составы с твёрдостью 70A–85A. Число без указания шкалы Shore и марки материала не позволяет объективно оценить его свойства.

• Эластичность. Материал деформируется под нагрузкой и способен восстанавливать исходную форму. Благодаря этому TPU применяют для амортизаторов, защёлок, гибких соединений, защитных элементов и деталей, работающих при повторяющихся деформациях.

• Износостойкость. Материал TPU-пластик хорошо сопротивляется истиранию и разрыву, поэтому подходит для колёс, роликов, накладок, обувных элементов, манжет и других деталей с интенсивным контактом.

• Стойкость к внешней среде. Многие марки устойчивы к маслам и смазочным материалам, однако химическая совместимость зависит от состава. TPU на основе сложных полиэфиров и простых полиэфиров по-разному реагирует на воду, топливо, растворители, ультрафиолет и перепады температуры. Рабочий диапазон следует уточнять по паспорту материала.

• Поглощение ударов и вибрации. Упругий элемент принимает на себя часть энергии удара, снижает вибрацию и защищает сопрягаемые компоненты. Это свойство востребовано в демпферах, прокладках, защитных бамперах и виброизоляторах.

TPU относится к группе TPE — термопластичных эластомеров. TPE является общим классом материалов, а ТПУ — одним из его видов. По сравнению со многими мягкими TPE-составами термопластичный полиуретан обычно отличается более высокой стойкостью к истиранию, прочностью на разрыв и стабильностью формы. Итоговое сравнение всегда зависит от конкретных марок.

По сравнению с PLA, PETG и ABS TPU легче изгибается и лучше поглощает удар, но уступает жёстким пластикам по размерной стабильности под длительной нагрузкой. Например, для корпуса чаще выбирают PETG или ABS, а для ножки, прокладки, ремешка или защитного бампера — TPU.

При FDM/FFF-печати мягкий филамент может сжиматься и изгибаться в тракте подачи, поэтому наиболее предсказуемый результат обычно обеспечивает экструдер прямого типа с коротким путём до сопла. Чем мягче материал, тем ниже должна быть скорость печати. Для распространённых марок стартовыми ориентирами могут служить температура сопла 220–240 °C, температура стола 40–65 °C и скорость 20–30 мм/с, однако итоговый профиль определяют по паспорту материала и тестовой детали.

ТПУ чувствителен к влаге, поэтому перед печатью филамент нередко требуется просушить. Неправильные настройки могут привести к нитям, наплывам, нестабильной подаче и ухудшению поверхности.

При SLS-печати лазер послойно спекает порошковый термопластичный полиуретан. Окружающий порошок поддерживает модель в рабочей камере, поэтому отдельные опорные структуры не требуются. Технология позволяет изготавливать сложные каналы, решётчатые элементы, тонкостенные оболочки и несколько деталей в одной загрузке.

В отличие от филамента, порошок не проходит через экструдер, поэтому отсутствуют ограничения гибкой нити, характерные для FDM/FFF. После печати изделия очищают от неспечённого порошка; поверхность обычно остаётся матовой и слегка шероховатой.

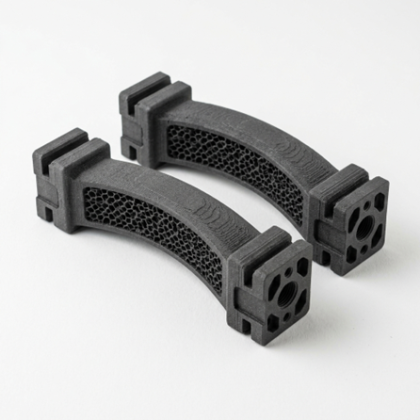

Важное отличие от FDM/FFF: в SLS нет параметра заполнения в привычном смысле. Участки, заданные в 3D-модели как сплошные, формируются по всему объёму. Чтобы изменить массу, мягкость или амортизацию изделия, в самой CAD-модели предусматривают полости, тонкие стенки или решётчатую структуру. Поэтому свойства SLS-детали регулируются прежде всего геометрией модели, толщиной стенок и характеристиками материала.

Промышленность и производство

В промышленности TPU-материал применяют для деталей, которым необходимы упругость, износостойкость и способность поглощать удар. Из него изготавливают демпферы, защитные бамперы, мягкие захваты, уплотнения, манжеты, колёса, ролики, заглушки и гибкие соединители.

Материал также используют в оснастке: для накладок на зажимы, контактных элементов кондукторов и роботизированных захватов. Мягкий слой защищает поверхность изделия и компенсирует небольшие отклонения геометрии, хотя под постоянным усилием TPU может постепенно деформироваться.

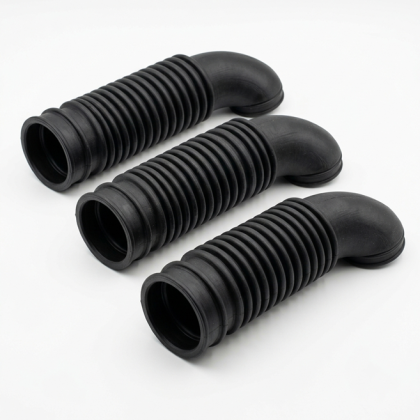

В транспортной отрасли из ТПУ изготавливают чехлы, втулки, прокладки, ограничители, крепления проводки и виброизоляторы. Материал подходит для прототипов уплотнений, воздуховодов и отдельных элементов салона. Для наружного применения необходимо проверять стойкость конкретной марки к ультрафиолету, осадкам, топливу и перепадам температуры.

3D-печать позволяет быстро проверить посадку уплотнения или форму накладки до запуска серийной оснастки. Герметичность и прочность зависят от технологии, ориентации детали, толщины стенок и режимов печати.

В электронике и приборостроении TPU используют для чехлов, кабельных вводов, компенсаторов изгиба, держателей, опор, кнопок и эргономичных накладок. Эластичный материал помогает защищать оборудование от ударов и вибрации.

Для электротехнических изделий отдельно проверяют диэлектрические свойства, горючесть и рабочую температуру. Обычную марку TPU для 3D-печати нельзя автоматически считать электроизоляционной или огнестойкой.

В медицине и ортопедии TPU может применяться для прототипов мягких элементов, индивидуальных накладок, амортизирующих вставок и вспомогательных приспособлений. Для контакта с кожей или биологическими средами необходимы сертифицированный материал и подтверждённый производственный процесс.

В спортивной отрасли из TPU производят подошвы, вставки, защитные элементы, рукоятки и детали экипировки. Решётчатые структуры позволяют регулировать амортизацию геометрией ячеек, сохраняя небольшую массу изделия.

В потребительских товарах ТПУ используют для чехлов, ремешков, нескользящих ножек, игрушек и бытовых элементов. Материал приятен на ощупь, однако мягкая поверхность может сильнее собирать пыль, а качество мелких элементов зависит от твёрдости марки и технологии печати.

Один и тот же материал может ощущаться по-разному в зависимости от конструкции: тонкая оболочка будет мягче, а толстая стенка — жёстче. Для SLS-изделий требуемую податливость также задают полостями и решётчатыми структурами, заранее созданными в 3D-модели.

Что такое TPU-пластик? Это универсальный материал для изделий, которым необходимы гибкость, износостойкость и амортизация. При выборе учитывают твёрдость по Shore, условия эксплуатации, нагрузки, технологию печати и требования к сертификации.

Компания «Логика 3Д» работает с промышленной SLS-печатью и экструзионными технологиями. Специалисты проверяют готовую 3D-модель на технологичность, оценивают геометрию, толщину стенок, подвижность элементов, возможность удаления порошка и предполагаемый объём партии, после чего подбирают технологию и материал.

В «Логика 3Д» можно заказать прототипы, индивидуальные изделия и малые серии из TPU. Для расчёта необходимо направить готовую 3D-модель и указать основные требования к эксплуатации: предполагаемые нагрузки, рабочую температуру, контакт с маслами или другими средами и требуемую гибкость детали.
