Что такое корсет Шено и почему традиционные методы уступают современным технологиям

Корсет Шено создают индивидуально под конкретного пациента и конкретный тип деформации позвоночника. Цифровые технологии меняют прежде всего способ его производства: вместо физического слепка и промежуточной объемной формы можно использовать 3D-скан тела, компьютерную модель, затем сразу изготовить корпус на принтере. Медицинскую часть процесса по-прежнему определяет специалист.

Корсет Шено применяют в консервативном лечении сколиоза по назначению врача. В его конструкции предусмотрены участки направленного давления, а также свободные зоны, куда может смещаться туловище во время коррекции. Поэтому серийная форма здесь не подходит. Геометрию разрабатывают индивидуально с учетом искривления позвоночника, возраста пациента, антропометрических параметров и лечебной задачи.

При традиционном способе сначала получают форму туловища, затем по ней создают полноразмерную модель. На такую основу натягивают разогретый лист пластика, формуют его вакуумом, обрезают края, устанавливают застежки. Для традиционного изготовления корсетов применяют листовые термопластичные материалы.

Цифровое изготовление корсета Шено сокращает количество промежуточных операций. Рабочая цепочка строится вокруг данных пациента: сканирование, моделирование, подготовка файла, печать, обработка, примерка. При необходимости цифровую модель можно корректировать без повторного изготовления физической болванки.

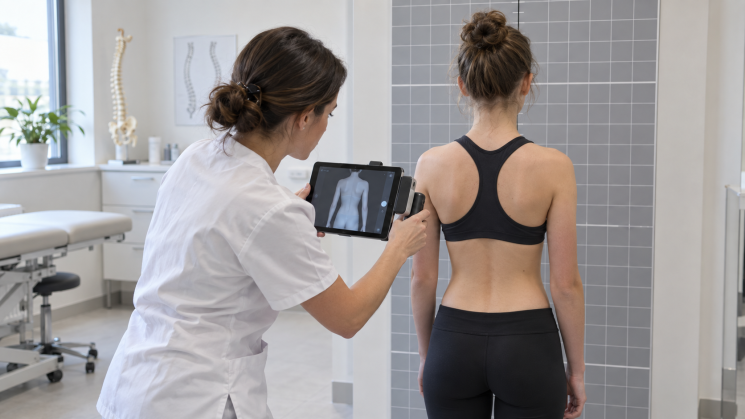

Первый цифровой этап начинается с получения точной формы туловища. 3D-сканер фиксирует наружную геометрию тела, после чего специалист получает трехмерную модель пациента.

При цифровом проектировании данные 3D-сканирования можно сопоставлять с рентгеновскими снимками. Это помогает учитывать внешнюю форму туловища и особенности деформации позвоночника при подготовке модели корсета.

Скан нельзя воспринимать как готовую модель корсета. Он показывает анатомическую форму на момент обследования. Дальше врач определяет зоны коррекции с учетом диагноза и текущей задачи лечения.

Еще одно преимущество цифрового файла связано с хранением информации. Геометрию можно открыть при следующем обращении, сравнить с новым сканированием, использовать как часть истории изготовления.

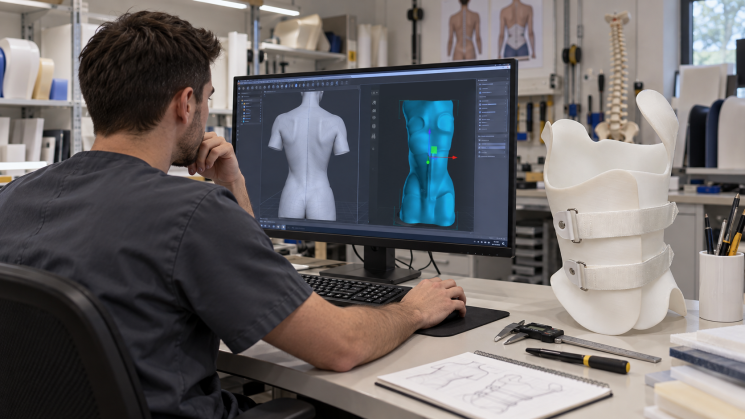

После сканирования начинается самый ответственный с точки зрения формы этап. Специалист работает уже не с гипсовой или фрезерованной заготовкой, а с трехмерной моделью на экране.

Корсеты одного пациента тоже могут различаться. Тело меняется по мере роста и лечения, меняется характер коррекции. Поэтому новую конструкцию нельзя получать простым масштабированием предыдущей. Цифровую модель готовят по актуальным данным пациента с учетом изменений формы туловища и задач коррекции.

При подготовке файла специалист задает:

• форму зон давления;

• разгрузочные объемы;

• границы будущего изделия;

• толщину отдельных участков;

• положение отверстий;

• места креплений;

• технологические параметры для производства.

После списка модель еще раз проверяют. Здесь особенно важна медицинская логика конструкции: принтер способен точно воспроизвести файл, но не исправит ошибку, заложенную на стадии проектирования.

Цифровая модель удобна и с производственной точки зрения. Отдельные участки можно скорректировать в программе без повторного изготовления большой физической формы. Это сокращает число ручных операций перед запуском оборудования.

Когда модель утверждена, файл готовят к производству. Конструкция переводится в формат, понятный оборудованию, задаются параметры слоев, траектория движения экструдера, режим материала.

Здесь важно различать несколько технологий. Обычная FDM-печать работает с пластиковой нитью. SLS-технология формирует изделия из полимерного порошка. Для крупноформатных ортопедических изделий также используют FGF, где исходным сырьем служат гранулы термопластика.

На сайте «Логики 3Д» для такой задачи представлен промышленный 3D-принтер Piocreat MS01 SE. Он работает с полимерными гранулами, имеет рабочую область 500 × 500 × 650 мм, закрытую камеру и рассчитан на выпуск полноразмерных ортопедических изделий. Среди поддерживаемых материалов указан медицинский PP-SE.

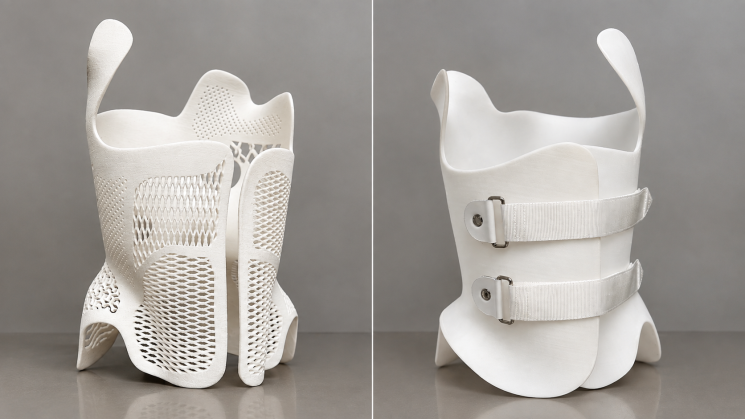

Поэтому выражение корсет на 3д-принтере в данном случае означает прямое изготовление корпуса по цифровой модели. Принтер последовательно формирует стенки, воспроизводя заданную геометрию без предварительной фрезеровки полноразмерной болванки.

Для Piocreat MS01 SE используется технология FGF. Гранулы поступают в экструдер, расплавляются, затем укладываются по траектории слой за слоем. Такой принцип удобен для больших полимерных деталей, поскольку производительный экструдер рассчитан на формирование крупных поверхностей.

Аддитивное производство дает еще одно практическое преимущество: материал подается непосредственно туда, где должен находиться корпус изделия. При традиционном способе часть сырья уходит вместе с обрезками после формования.

Сам термопластик тоже подбирают не произвольно. Корсет долго контактирует с телом, поэтому значение имеют стабильность формы, прочность, возможность очистки, безопасность конкретной марки материала для предусмотренного применения.

Выход детали из принтера еще не завершает работу. Корсет осматривают, обрабатывают края, устанавливают предусмотренную фурнитуру. Затем наступает примерка.

На этом этапе врач оценивает посадку на пациенте. Проверяются зоны давления, края, положение корпуса, удобство движения. Если какой-то участок причиняет нежелательный дискомфорт или мешает носить изделие, его дорабатывают с учетом медицинской задачи.

Финальная примерка и подгонка требуют внимательной проверки посадки. Специалист оценивает положение корсета, зоны контакта с телом, края и удобство при движении. При необходимости отдельные участки дорабатывают с учетом медицинской задачи.

3D-печать эту часть работы не отменяет. Она меняет производственный маршрут до примерки, делает геометрию цифровой и воспроизводимой. Медицинский контроль остается обязательной частью всего процесса.

Именно поэтому изготовление жестких корсетов для исправления сколиоза нельзя свести к покупке принтера и загрузке файла. Для полноценной работы нужны 3D-сканирование, программное моделирование, подходящий материал, настроенное оборудование, постобработка и участие специалистов, которые отвечают за клинический результат.

Современный цифровой маршрут ценен прежде всего управляемостью. Измерения переходят в цифровую модель, изменения фиксируются в файле, корпус напрямую изготавливается на оборудовании. Традиционная технология при этом остается рабочим методом, однако требует физической формы туловища, термоформования листового пластика, последующей ручной обработки.

Для ортопедического производства переход на цифровую схему позволяет убрать часть промежуточных операций и работать с индивидуальной геометрией непосредственно в программе. А крупноформатный принтер становится производственным звеном между готовой моделью и примеркой.
