Замена дефицитных запчастей: как 3D-технологии спасают промышленность и авторынок

Станок может исправно работать долгие годы, пока не сломается небольшая деталь, которую производитель давно снял с продажи. С автомобилями история похожая: техника еще на ходу, а нужной накладки, кронштейна или корпуса датчика в каталогах уже нет. Иногда оригинал удается найти только в составе дорогого узла.

В таких случаях запчасть можно изготовить заново. Для этого восстанавливают ее размеры, строят трехмерную модель, выбирают материал и технологию печати. Но у метода есть границы: декоративная заглушка и деталь тормозной системы предъявляют совершенно разные требования к надежности. Разберем, как не ошибиться с выбором.

Дефицит возникает по разным причинам. Старые модели уходят с рынка, завод прекращает выпуск отдельных компонентов, складские остатки заканчиваются. Поставка из-за границы может потребовать долгого согласования и сложной логистики. А иногда поставщик готов привезти нужную позицию только крупной партией, хотя ремонтной службе нужна одна штука.

Это особенно заметно на оборудовании, которое проектировали под заказ. В станке стоит направляющая нестандартной формы, в упаковочной линии — держатель датчика с определенным расположением отверстий. Обычный аналог приходится подгонять. Такая переделка занимает время, а ошибка в посадке может вывести из строя соседний узел.

Импортозамещение деталей на 3D-принтере начинается с простого вопроса: можно ли повторить исходную конструкцию и условия ее работы? Если ответ положительный, местное производство убирает зависимость от поставок конкретного артикула. Для ответственных узлов потребуется подтвердить качество изделия, а иногда и изменить конструкцию вместе с инженером.

Реверс-инжинирингом называют восстановление конструкции по готовому предмету. Работу начинают с осмотра образца и места, где он должен стоять. Нужно найти посадочные поверхности, отверстия, оси и участки, которые задают положение детали в механизме.

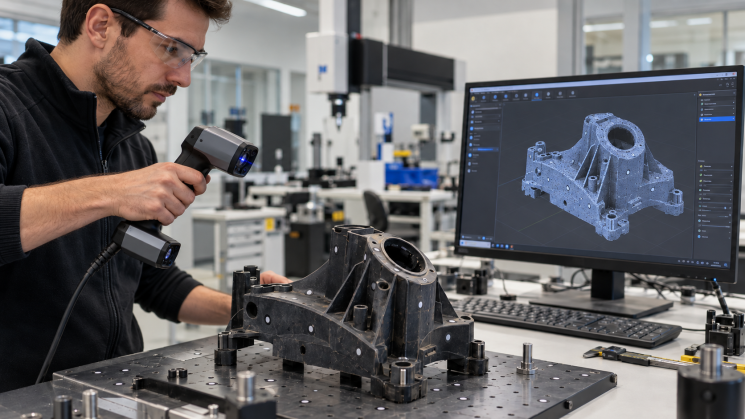

Если форма простая, инженеру хватит штангенциркуля, микрометра и обычных измерений. Для криволинейных корпусов применяют 3D-сканер. Он собирает облако точек, из которого затем получают модель. Однако точность сканирования не исправляет следы износа: стертый зуб шестерни сканер воспроизведет таким же стертым.

Поэтому изготовление деталей по образцу включает восстановление исходной геометрии. Ее уточняют по сопряженным деталям, симметрии, повторяющимся элементам и сохранившимся участкам. Иногда удается найти старый каталог с габаритами. Если данных мало, изготавливают контрольный образец и проверяют посадку на месте.

Порядок работ зависит от того, насколько сложна запчасть. Обычно он выглядит так. Каждый шаг позволяет обнаружить ошибку до изготовления окончательной версии:

1. Осмотреть поврежденный экземпляр и изучить узел, в котором он работал.

2. Снять размеры с сохранившихся поверхностей и проверить сопряжения.

3. Построить модель в CAD-программе, указать допуски и рабочие зазоры.

4. Изготовить пробный экземпляр, проверить сборку и скорректировать чертеж.

5. Напечатать рабочую партию из выбранного материала и провести контроль.

Когда пробная запчасть свободно входит в посадочное место, это еще не означает, что она готова к эксплуатации. Нужно проверить нагрузку, температуру, износ и условия, в которых работает весь механизм. Особое внимание уделяют размерам отверстий после печати: иногда их приходится доводить сверлением или разверткой.

Способ изготовления выбирают под задачу. Корпус пульта, втулка и металлический кронштейн требуют разных материалов, даже если их размеры почти совпадают. В расчет берут точность, жесткость, рабочую температуру, внешний вид и размер партии.

Самый доступный путь для многих пластмассовых запчастей — FDM, то есть послойная печать расплавленной нитью. На таком принтере можно сделать кожух, крышку или оснастку. В качестве сырья используют полимеры разных типов. Для детали с нагревом и нагрузкой нужен соответствующий технический пластик, а для простого защитного элемента порой хватает более распространенной марки.

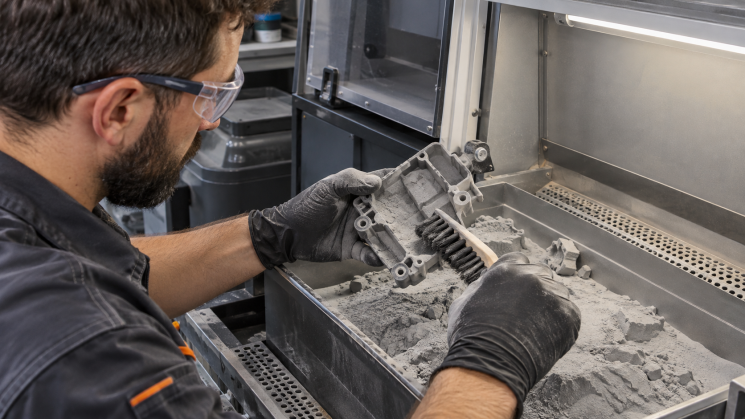

При SLS (селективном лазерном спекании) лазер соединяет частицы порошка, чаще всего полиамидного. Порошок поддерживает изделие во время печати, поэтому можно получить сложную форму без привычных опорных элементов. Метод подходит для защелок, корпусов, направляющих и небольших серий. Готовую деталь при необходимости обрабатывают, чтобы улучшить поверхность в местах трения или соединений.

Технология SLA (стереолитография) работает с жидкой фотополимерной смолой, которая твердеет под действием света. Ее выбирают для мелких отверстий, тонких элементов и гладкой поверхности. Разные смолы по-разному переносят механические нагрузки и контакт с рабочими жидкостями. Некоторые составы подходят для функциональных изделий, но длительный нагрев, ультрафиолет и растворители требуют отдельной проверки.

Для металлов применяют SLM — селективное лазерное плавление порошка. Металлопорошковая печать позволяет изготавливать сложные кронштейны, коллекторы и корпуса из подходящих сплавов. После нее часто требуются термообработка, удаление поддержек и мехобработка посадочных поверхностей. Точность готового узла зависит от всей цепочки операций.

Обычная ошибка — выбрать материал по одному параметру, например по максимальной температуре из рекламного описания. Для реальной работы нужно знать, какое усилие выдержит тонкая стенка, изменится ли размер детали при нагреве и не разрушится ли она от вибрации. Данные производителя сырья и испытания помогают избежать таких ошибок.

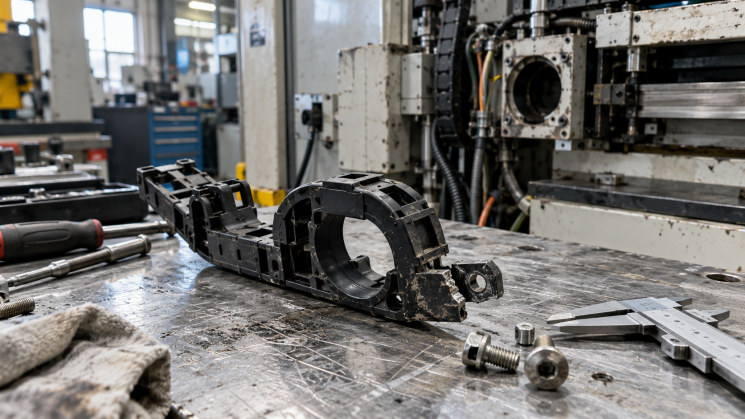

Для ремонтных служб 3D-печать запчастей для станков особенно полезна, когда производитель снял с продажи отдельные пластиковые компоненты. Такое промышленное оборудование зачастую исправно в остальном. Речь о защитных накладках, направляющих для кабелей, кожухах, держателях датчиков, ручках и элементах конвейеров. У этих деталей нередко сложная форма, а тираж невелик.

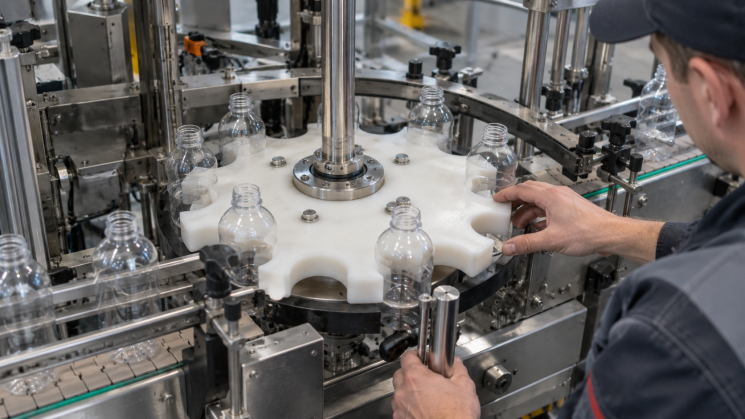

Возьмем упаковочную линию. На ней повреждена пластиковая звездочка, которая направляет тару. Прежде чем печатать замену, инженер выясняет скорость движения, массу упаковки и возможные удары. По образцу строит модель, а затем проверяет, насколько гладко новая деталь ведет тару и не закусывает ли ее на повороте.

Есть случаи, когда печатать запчасть целиком невыгодно. Если металлический узел исправен, можно заменить только изношенную вставку или наружную накладку. Такой ремонт сохраняет оригинальные посадочные места. Он часто требует меньше материала и позволяет обойтись без переделки всей сборки.

Восстановление изношенных деталей на 3D-принтере не всегда означает печать прямо поверх старой детали. Чаще мастер сначала снимает размеры, а потом делает новую запчасть по восстановленной модели. Нанесение материала на существующую поверхность — отдельная технология ремонта с другими требованиями к оборудованию и подготовке основания.

Перед установкой важно понять, допустим ли выбранный способ на конкретном производстве. Для элементов под давлением, деталей с повышенной ответственностью и узлов, от которых зависит безопасность людей, нужна инженерная проверка. Иногда технически правильным решением окажется обработка металлической заготовки.

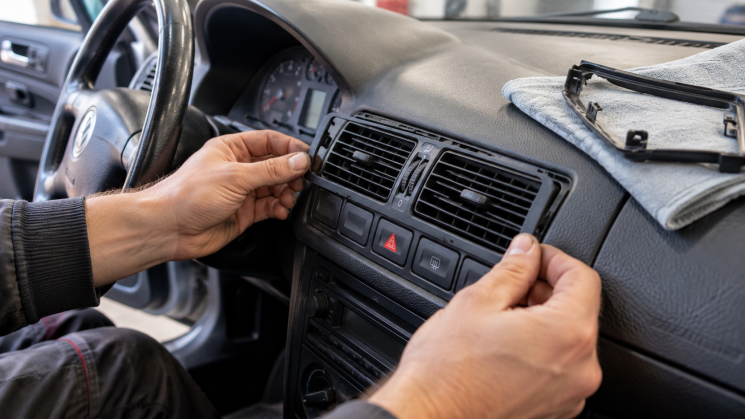

3D-печать редких автозапчастей помогает владельцам машин, для которых уже трудно найти мелкие элементы салона и кузова. Печатают заглушки, крепления облицовки, ручки регулировок, корпуса разъемов, воздуховоды. Но материал для детали в салоне следует выбирать с учетом нагрева на солнце. Иначе она может повести уже летом.

У спецтехники свои задачи. На погрузчике может сломаться кожух переключателя, на сельскохозяйственной машине — пластиковый держатель проводки, на старом грузовике — нестандартная крышка блока. В таких случаях быстрее восстановить геометрию существующей детали, чем искать аналог с похожими размерами и дорабатывать его вручную.

Есть важная граница применимости. Тормозные механизмы, рулевое управление, крепления ремней безопасности и другие критические узлы требуют подтвержденных характеристик, испытаний и соблюдения действующих норм. Заменять такие компоненты самодельными напечатанными изделиями без соответствующей проверки опасно.

Ремонтникам пригодится прототипирование. Сначала можно сделать дешевую примерочную версию из пластика, убедиться, что крепления совпадают, и только потом заказать окончательную деталь. Так удается проверить геометрию еще до расхода дорогого материала.

У трехмерной печати есть преимущество при штучных заказах: для нее обычно не требуется пресс-форма. Исправления вносят в цифровую модель, после чего печатают новый вариант. Это полезно, когда заводской чертеж недоступен или деталь пришлось подстроить под оборудование после ремонта.

Аддитивное производство запчастей позволяет хранить согласованные модели и повторно выпускать изделия по запросу. Но цифровой архив нужно вести аккуратно: у каждой версии должны быть сведения о материале, технологии, допусках и результатах проверки. Иначе через год мастер рискует напечатать старый, ошибочный вариант.

Особенно ощутим эффект, когда требуется мелкосерийное производство. Например, предприятию нужно несколько десятков одинаковых корпусов для модернизации станков. При таком тираже стоимость оснастки для литья может оказаться несоразмерной заказу. Печать позволяет получить партию и затем внести изменения без изготовления новой формы.

Перед выбором способа полезно сравнить весь цикл работ. Для одной и той же детали сроки и затраты будут складываться по-разному. Проверьте четыре составляющие:

• подготовку чертежа и исправление изношенной геометрии;

• стоимость материала, печати и последующей обработки;

• контроль размеров, испытания и согласование использования;

• повторяемость качества при следующем заказе и возможность ремонта.

Такое сравнение покажет, где печать действительно удобнее фрезеровки или литья. При крупном стабильном тираже традиционная технология может оказаться выгоднее. А сложную запчасть с точными посадками иногда разумно печатать с припуском под последующую обработку.

Оформить 3D-печать на заказ можно по готовой модели или по сохранившемуся образцу, если исполнитель оказывает услуги обратного проектирования. В заявке лучше сразу указать назначение детали и условия эксплуатации. Так специалист сможет предложить подходящую технологию, а не выбирать ее по фотографии.
